高溫空氣燃燒HTAC
來源:|作者:金瑞 |發布時間:2021-04-08 |次瀏覽
一個簡單的HTAC系統由成對的燃燒器、蓄熱體和換向閥以及相應的控制系統等組成。當B燃燒器工作時，室溫下的助燃空氣被B燃燒器內已預熱的高溫蓄熱體加熱，噴人爐內，與燃氣混合燃
高速?lài)娚?90m／s)的燃氣與由蓄熱室預熱到l600K的空氣混合燃燒時，火焰變得不可見了，但可根據煙道中低的氧濃度推斷出燃燒反應已完成；雖然預熱溫度很高，但煙道內N0x濃度卻不高(低于80ppmv)，這種新的燃燒方式被命名為高溫空氣燃燒(HighTemperatureAircombustion，HTAC)。另外也有研究人員將其稱為“無焰燃燒”(F1amelessCombustion)、“無焰氧化”(F1amelessOxidation，FLOx)、“中度或重度低氧稀釋”燃燒(Moderate&IntenseLow0xygenDilution，MILD)。本文簡要介紹HTAc的系統組成、原理及研究與應用動態。
HTAC工作模式

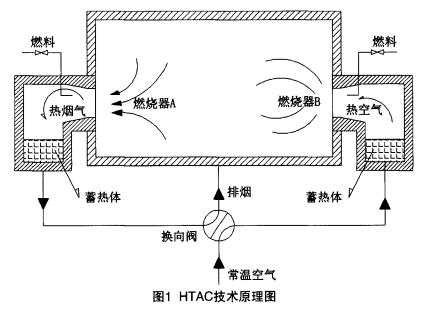

一個簡單的HTAC系統由成對的燃燒器、蓄熱體和換向閥以及相應的控制系統等組成。當B燃燒器工作時，室溫下的助燃空氣被B燃燒器內已預熱的高溫蓄熱體加熱，噴人爐內，與燃氣混合燃燒。經爐內換熱以后，由A燃燒器排出爐外，同時加熱A燃燒器內的蓄熱體。經過適當時間后，通過換向閥的切換，轉為A燃燒器工作、B燃燒器排煙，如此往復，完成蓄熱、放熱過程。換向的頻率通常設置為每次20s～120s
HTAC關鍵設備-蜂窩陶瓷蓄熱體

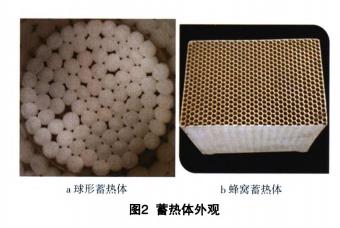

蓄熱體是蓄熱式燃燒器的重要組成部分。作為蓄熱介質，蓄熱體不耐高溫，而且在沿氣流方向承受較大的熱應力(溫度梯度)。實際應用中，蓄熱體通常是由氧化鋁和其他便宜的材料合成的，統稱為陶瓷。這些陶瓷的比熱容和導熱系數通常較小，可保證較高的儲力和較低的散熱率。陶瓷蓄熱體的結構主要分為兩類：一類是用球形陶瓷填充床，如圖2a所示，陶瓷小球是隨機排列的，這種球形填料床的壓降通常較大。另一類是蜂窩結構，如圖2b所示，均勻布滿六邊形或方形孔道，這種結構的比傳熱面比球形陶瓷大，同時質量為同等體積球形蓄熱體的一半。此外蜂窩狀流道還具有截面積大、壓力損失小、粉塵堵塞少等點。一個設計良好的蜂窩陶瓷蓄熱體可將空氣預熱到很高溫度，高可以比工作溫度低50℃.
蓄熱體是蓄熱式燃燒器的重要組成部分。作為蓄熱介質，蓄熱體不耐高溫，而且在沿氣流方向承受較大的熱應力(溫度梯度)。實際應用中，蓄熱體通常是由氧化鋁和其他便宜的材料合成的，統稱為陶瓷。這些陶瓷的比熱容和導熱系數通常較小，可保證較高的儲力和較低的散熱率。陶瓷蓄熱體的結構主要分為兩類：一類是用球形陶瓷填充床，如圖2a所示，陶瓷小球是隨機排列的，這種球形填料床的壓降通常較大。另一類是蜂窩結構，如圖2b所示，均勻布滿六邊形或方形孔道，這種結構的比傳熱面比球形陶瓷大，同時質量為同等體積球形蓄熱體的一半。此外蜂窩狀流道還具有截面積大、壓力損失小、粉塵堵塞少等點。一個設計良好的蜂窩陶瓷蓄熱體可將空氣預熱到很高溫度，高可以比工作溫度低50℃.
燒嘴

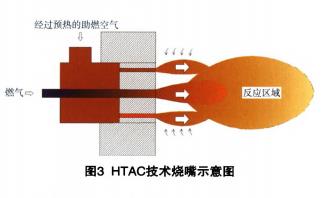

工業爐大多采用擴散式燃燒，擴散式燒嘴的氣流速度較慢。HTAc系統中使用的燒嘴如圖3所示，氣體通過中心管和中心燒嘴進入爐膛，而助燃空氣通過設置在燃氣燒嘴周?chē)目卓谏淙藸t膛，燃氣和助燃空氣幾乎平行，且速度較快，因此動量大，噴射距離長，大量卷吸周?chē)鸁煔猓档头磻獏^的高溫度，從而減少NOx生成；混合燃燒區域一般在燒嘴的下游，可以形成大的熱氛圍區域。
燃料適應性
雖然HTAC技術中常使用的燃料是氣，但由于助燃空氣預熱溫度高，一些以往難以應用的低熱值的燃料也可以被HTAC技術使用，實現高效、減排的目標。意大利Cavigiolo等人發現，當K，>5并且爐溫度超過800℃時，低熱值的生物質氣也可以實現無焰燃燒，煙氣中N0x濃度很低。日本Kawai等人將HTAc技術應用到以煤氣化產生的低熱值氣體為燃料的鍋爐上，降低了N0x排放低，同時具有傳熱性能好、噪聲小等點。荷蘭zhu等人將HTAc技術應用于乙醇噴霧燃燒，并討論了不同氧濃度和爐溫對噴霧燃燒共流條件的影響
高溫空氣燃燒(HTAC)技術在與傳統工業爐的
燃燒技術相比主要特點如下：首先，助燃空氣和煙氣通過蜂窩陶瓷蓄熱體間接交換熱量，輔以對蓄熱體結構和換向頻率的化設計，效能普遍高于空氣預熱器。其次，高速?lài)娚涑龅母邷仡A熱空氣能夠在內部卷吸煙氣，降低了氧濃度，使溫度分布趨于均勻，溫度峰值降低，減少NOx排放。另外，由于預熱空氣的熱量大，多的低熱值燃料可以得到應用。
